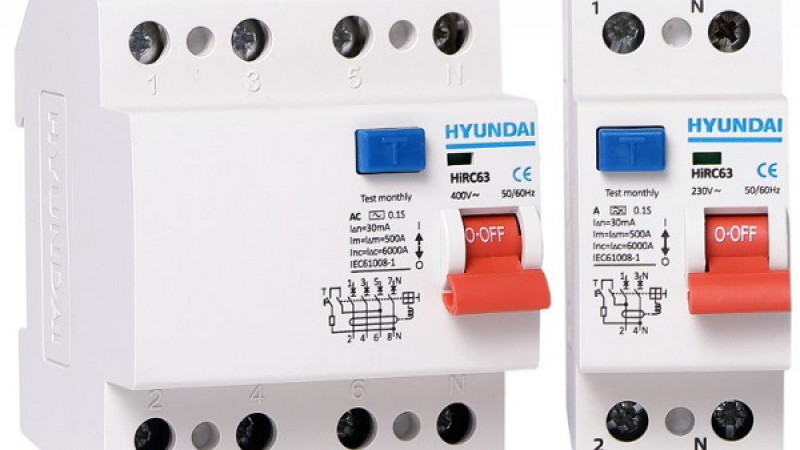

اساس کار کلیدهای محافظ جان حفاظت در برق گرفتگی به صورت غیر مستقیم است یعنی در اتصال فاز به بدنه کاربرد دارد و این کلید در برابر تماس مستقیم با برق حفاظت ایمنی مطمئنی نخواهد داشت. این وسیله دارای سه دسته سیم پچی برروی یک هسته آهنی می‌باشد تا وقتی که i2 =i1 باشد شار مغناطیسی برآیند در داخل هسته صفر است و ولتاژی در سیم پیچ سوم نخواهیم داشت، ولی به محض بروز اتصالی بدنه در بار آنگاه به دلیل اینکه مقداری از جریان به صورت جریان نشتی وارد زمین می‌شود آنگاه برآیند این دو تا جریان صفر نخواهد شد و در هسته نیز بر آیند فوران صفر نمی‌شود یا به عبارت دیگر در هسته تغییر فوران خواهیم داشت که این تغییرات فوران در سیم پیچ سوم ولتاژی القای میکند و کلید محافظ جان عمل میکند وسیستم را قطع میکند. به عبارت دیگر کلید با مقایسه جریان ورودی با جریان خروجی نشتی را تشخیص میدهد و در صورتی که جریان نشتی در مداری که کلید در آن واقع شده است بیشتر از حساسیت کلید باشد کلید عمل کرده و جریان ورودی و در نتیجه مدار را قطع می‌نماید.
از مزایای دیگر استفاده از کلیدهای محافظ جان جلوگیری از بروز آتش سوزی وهمچنین برق گرفتگی در اثر وجود جریان نشتی می‌باشد. باتوجه به اینکه جریان ۵ / ۰ آمپری می‌توان باعث بروز آتش سوزی شود، کلید حفاظت از خطر برق گرفتگی با تشخیص جریان نشتی و قطع جریان ورودی، مانع از بروز آتش سوزی می‌شود. همچنین از آنجا که در صورت وجود جریان نشتی در بدنه وسائل برقی و یا سیستم سیم کشی ساختمان، این جریان به مرور زمان زیاد می‌شود و احتمال سوختن وسایل برقی و سیستم سیم کشی ساختمان را به وجود می‌آورد لذا استفاده از کلیدهای حفاظت از خطر برق گرفتگی، با توجه به کاهش میزان هدر رفتن انرژی الکتریکی و برق مصرفی. صرفه جوئی اقتصادی را نیز در بر خواهد داشت.
